Дипломная работа: Проектирование системы электроснабжения завода

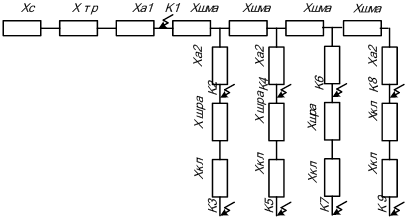

Для выбора одного из вариантов распределительной сети проводим технико-экономическое сравнение вариантов. Расчет проводим в программе "ZAPUSK". Стоимость первого варианта 1152 тыс. рублей, стоимость второго варианта 1199 тыс. рублей. Итак, для дальнейшего расчета выбираем первый вариант схемы электроснабжения цеха. 2.7 Проверка сечений проводников и коммутационно - защитной аппаратуры2.7.1 Расчет токов короткого замыканияПри электроснабжении электроустановки от энергосистемы через понижающий трансформатор начальное действующее значение периодической составляющей тока трехфазного КЗ (IП0) в килоамперах без учета подпитки от электродвигателей следует определять по формуле: (63) Если электроснабжение электроустановки напряжением до 1кВ осуществляется от энергосистемы через понижающий трансформатор, то начальное значение периодической составляющей тока однофазного КЗ от системы, кА, следует рассчитывать по формуле: (64) Ударный ток трехфазного КЗ в электроустановках с одним источником энергии рассчитывается по формуле: (65) Токи КЗ считаем в точках наиболее приближенных и наиболее удаленных от КТП. Составим схему замещения: Рисунок 6 - Схема замещения Сопротивление системы определяется по следующей формуле: , (66) где - напряжение системы, в данном случае равно 10500 В; - напряжение базисной ступени, в данном случае равно 400 В; - трехфазный ток короткого замыкания системы (18 кА). мОм Для трансформатора ТМ-400/10: ΔРк=5,5 кВт, Uк=4,5%, Uнн=0,4 кВ. Полное сопротивление силового трансформатора: (67) Активное сопротивление силового трансформатора: мОм Индуктивное сопротивление силового трансформатора мОм (68) Сопротивления шинопроводов и кабелей определяются по формуле: (69) где и - удельные сопротивления шинопровода или кабеля, мОм/м, - длина шинопровода или кабеля, м. Значения удельных сопротивлений шинопроводов и кабелей: rшма=0,021 мОм/м, хшма=0,021 мОм/м, rшра1,2=0,21 мОм/м, хшра1,2=0,21 мОм/м,; 4 мм2 - r=7,81 мОм/м, х=0,095 мОм/м; Значения сопротивлений автоматических выключателей берем из таблицы 2,54 /6/, Ха1=0,07 мОм, Ха2=0,1 мОм, Rа1=0,07 мОм, Rа2=0,1 мОм. По справочным данным определяем суммарные сопротивления переходных контактов на шинах, вводах и выводах аппаратов в месте КЗ, rпер=15 мОм, rпер=20 мОм и rпер=25 мОм. Сопротивление трансформатора Х1тр=Х2тр=Х0тр. Для автоматических выключателей, сопротивления прямой, обратной и нулевой последовательностей также, равны между собой. Таблица 21 - Токи короткого замыкания
2.7.2 Проверка выбранных сечений проводников по потери напряженияДля оценки правильности выбора сечений проводников необходимо провести проверку выбранных кабельных линий и шинопроводов. Выбранные по длительному току и согласованные с током защиты аппаратов сечения внутрицеховых электрических сетей должны быть проверены на потерю напряжения. Нормированных значений для потери напряжения не установлено. Однако, зная напряжение на шинах источника питания и подсчитав потери напряжения в сети, определяют напряжение у потребителя. Проверка КЛ и шинопроводов осуществляется по потери напряжения: , (70) где cos (φ) и sin (φ) - принимается средневзвешенное значение коэффициента мощности, l - длина линии, м; Ip- расчетный ток в линии, А. Допустимая потеря напряжения ΔUдоп. = +5%; Условие проверки на потерю напряжения: ΔU < ΔUдоп. (71) Произведем расчет потерь напряжения и сведем в таблицы 22, 23. Таблица 22 - Проверка кабеля
Таблица 23 - Проверка шинопроводов Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
