Дипломная работа: Проект малярного участка станции технического обслуживания автомобилей

Сначала лакокрасочный материал наносят широкими параллельными полосами (мазками), а затем растушевывают кистью, одновременно втирая краску в поры основания. Растушевывание производят сначала продольными полосами, а затем перпендикулярно к этим полосам до тех пор, пока краска не распределится равномерно по окрашиваемой поверхности. Кисть при окраске держат постоянно под одним углом - 50-60°, тогда толщина покрытия получится равномерной. По окончании работы кисти тщательно промывают сначала в растворителе, а затем в теплой мыльной воде и просушивают.

Количество слоев верхнего покрытия определяется свойствами используемых лакокрасочных материалов, способами их получения и требованиями к покрытию. Обычно наносят несколько слоев одного и того же лакокрасочного материала, однако возможно сочетание нескольких разнородных материалов. Каждый последующий слой наносят на хорошо просохнувший слой. Хотя и допускается заводской вариант технологии - «мокрый по мокрому», когда на неотвержденный слой грунтовки или эмали наносят последующие слои, но для индивидуального ремонта он не рекомендуется.

Первый тонкий слой лакокрасочного материала (эмали) позволяет выявить все огрехи зашпатлеванной поверхности для их дальнейшего устранения. Затем нанесите еще несколько слоев эмали.

Окрашивание эмалями проводят в чистых, светлых, сухих, пожаро- и взрывобезопасных помещениях, оборудованных надежной естественной и принудительной вентиляцией, пол обильно увлажняют. Относительная влажность при этом не должна превышать 70%. Попадание пыли на пленку эмали резко ухудшает внешний вид покрытия. Все эти условия особенно важны при использовании меламиноалкидных эмалей.

Первый (выявительный) слой подвергают полному шлифованию. При использовании меламиноалкидных эмалей (МЛ-эмаль) учитывают то обстоятельство, что каждый последующий слой следует наносить на предварительно высушенный (отвержденный) предыдущий слой. Число слоев определяется необходимой толщиной пленки эмали. Допускается сдваивание слоев, когда последующий слой наносится с предварительной выдержкой (сушкой) предыдущего слоя в естественных условиях в течение 7-10 мин.

3. КОНСТРУКТОРСКО-ПЛАНИРОВОЧНАЯ ЧАСТЬ

3.1 Расчет площадей

3.1.1 Расчет площади участка

Площади СТО по своему функциональному назначению подразделяются на три основные группы: производственно-складские, хранения подвижного состава и вспомогательные.

В состав производственно-складских помещений входят зоны ТО и ТР, производственные участки ТР, склады, а также технические помещения энергетических и санитарно-технических служб и устройств (компрессорные, трансформаторные, насосные, вентиляционные камеры и т.д.). На СТО при небольшой производственной программе некоторые участки с однородным характером работ, а также отдельные складские помещения могут быть объединены.

В состав площадей зон хранения (стоянки) входят площади стоянок (открытых или закрытых) с учетом площади, занимаемой оборудованием для подогрева автомобилей (для открытых стоянок).

В состав вспомогательных площадей входят: санитарно-бытовые помещения, помещения администрации, клиентские.

Площадь участка рассчитывается по формуле:

Sуч=Sобkоб,

где Sуч – площадь участка;

Sоб – площадь занимаемая оборудованием;

kоб – коэффициент расстановки оборудования.

Площадь участка ТО и ТР:

Sуч=Sа.м.kрас.Х,

где Sа.м – площадь автомобиле-места в плане,

kрас.=7 – коэффициент расстановки постов.

Sуч=Sа.м.kрас.Х=7,9*7*4=221,2 м2

Площадь малярного участка:

Sуч=Sобkоб+Sскл+Sхр+Sож=55*3+26,4+138,25+158=487,65 м2

3.1.2 Расчет плащадей складских помещений

Для городской СТО площадь складских помещений определяется по удельной площади склада на каждые 1000 автомобилей:

- для малярного участка 6 м2.

Т.е. Sскл.=6*4,4=26.4 м2.

3.1.3 Расчет площадей стоянок

Fx=f0AстKп,

где f0 – площадь, занимаемая автомобилем в плане (по габаритным размерам), м2;

Aст – число автомобиле-мест ожидания и хранения;

Kп – коэффициент плотности расстановки автомобиле-мест.

Величина Kп принимается равной

Площадь мест ожидания:

Fx=f0AстKп=7.9*7*2.5=138.25 м2.

Площадь мест хранения:

Fx=f0AстKп=7.9*8*2.5=158 м2.

3.1.4 Расчет площадей вспомогательных помещений СТО

Вспомогательные помещения включают в себя: административные, общественные и бытовые помещения.

К административным помещениям относятся кабинеты руководящего состава, помещения инженерно-технических служб, помещения для клиентов.

К бытовым помещениям относятся гардеробы, умывальные, душевые, туалеты, места для курения, пункты питания, комнаты отдыха и пр.

Умывальные, душевые и туалеты рассчитываются на 50% работающих по следующим нормам:

- на один кран умывальной комнаты - не более 10 человек, следовательно 4 умывальных крана;

- 2 душевых кабины;

- на один унитаз – не более 20 человек, следовательно 2 унитаза.

Число мест хранения равно числу работающих в наиболее загруженную смену (36 человек).

Площадь бытовых помещений определяется по нормированной площади пола:

- расстояние между умывальными кранами – 0,8 м2;

- площадь пола на один кран умывальной комнаты – 0,7 м2;

- площадь с учетом раздевалки на один душ – 2 м2;

- размеры кабины туалета – 0,9х1,2 м.

Площадь административно-управленческого аппарата принимается 15 м2.

Площадь помещений ИТР принимается 6 м2.

Площадь помещений для клиентов рассчитывается на один рабочий пост:

- для малой станции – 9 м2

3.2 Расчет потребности основных видов ресурсов для технологических нужд СТО

Удельные нормы расхода воды, тепла, сжатого воздуха и установленной мощности принимается по таблице:

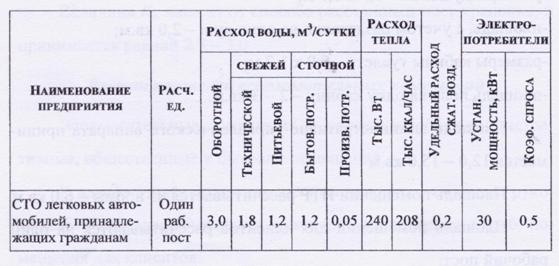

Табл. 7. Нормы расхода воды

3.2.1 Расчет расхода воды

Расход воды принимаем из таблицы в расчете на один рабочий пост, т.о.:

Свежей:

Технической – Qт=1,8Х.

Qт=1,8Х=1,8*4*340=2448 м3/год.

Питьевой - Qп=1,2Х.

Qп=1,2Х=1,2*4*340=1632 м3/год.

3.2.2 Расчет расхода воздуха

Удельный расход сжатого воздуха принимаем по таблице 5 из расчета на один рабочий пост – 0,2 м3/ч.

Qсв=0,2Х (м3/ч).

Qсв=0,2Х=0,2*4*12*340=3264 м3/год.

3.2.3 Расчет электроэнергии

Расход электроэнергии электропотребителями принимаем из таблицы 5 из расчета на один рабочий пост – 30 кВт в сутки.

Wn=30Х0,5 (кВт).

Wn=30Х0,5=30*4*0,5*12=720 кВт.

4. ОХРАНА ТРУДА

(согласно межотраслевым правилам по охране труда на автомобильном транспорте)

Охрана труда – система сохранения жизни и здоровья работников процессе трудовой деятельности, включающая в себя правовые, социально-экономические, организационно-технические, санитарно-гигиенические, лечебно-профилактические, реабилитационные и иные мероприятия.

На предприятиях и в организациях транспорта работа по охране труда основывается на Федеральном законе «Об основах охраны труда в Российской Федерации». В нем установлены гарантии прав работников на охрану труда и обеспечение, условий отвечающих требованиям сохранения их жизни и здоровья в процессе трудовой деятельности. Настоящий закон распространяется на работников автотранспортных организаций (АТП), автотранспортных цехов, участков иных организаций, предоставляющих услуги по техническому обслуживанию, ремонту и проверке технического состояния автотранспортных средств (станции технического обслуживания, авторемонтные и шиноремонтные организации, гаражи, стоянки и т.п.), а также на предпринимателей, осуществляющих перевозки грузов и пассажиров.

Работодатель обязан обеспечить здоровые и безопасные условия труда, правильно организовать труд работников в соответствии с требованиями, предусмотренными Федеральным законом "Об основах охраны труда в Российской Федерации" и Трудовым кодексом Российской Федерации. Настоящие Правила устанавливают на территории, Российской Федерации требования по охране труда, обязательные для исполнения при организации и осуществлении перевозок автомобильным транспортом, при эксплуатации автотранспортных средств (АТС), производственных территорий и помещений. Правила определяют также мероприятия по предупреждению воздействия опасных и вредных производственных факторов на работников. В организациях должны выполняться государственные нормативные требования охраны труда, установленные нормативными актами Госгортехнадзора России, Госстандарта России, Госстроя России, Минздрава России, Государственной противопожарной службы (ГПС) МЧС России, федеральных органов исполнительной власти, а также других органов, осуществляющих государственный и общественный контроль в части, касающейся требований безопасности организации труда при эксплуатации, ремонте и техническом обслуживании АТС.

4.1 Опасные и вредные производственные факторы, действующие на работников

При ремонте, обслуживании и эксплуатации АТС работники организаций могут быть подвержены воздействию различных физических и химических опасных и вредных производственных факторов.

Основные физические, опасные и вредные производственные факторы:

- движущиеся машины и механизмы, подвижные части производственного оборудования;

- повышение или понижение температуры воздуха рабочей зоны;

- повышенный уровень шума на рабочем месте;

- повышенный уровень вибрации;

- повышенная или пониженная подвижность воздуха;

- повышенная или пониженная влажность воздуха;

- отсутствие или недостаток естественного освещения;

- недостаточная или повышенная освещенность рабочей зоны (места).

Основным химическим, опасным и вредным производственным фактором является повышенная загазованность и запыленность воздуха рабочей зоны. Движущиеся машины и механизмы, подвижные части производственного оборудования должны соответствовать Требованиям действующих государственных стандартов. Санитарно-гигиенические требования к показателям микроклимата, уровней шума и вибраций, освещенности должны соответствовать требованиям действующих санитарных правил и норм и государственных стандартов. Содержание вредных веществ в воздухе рабочей зоны должны соответствовать действующим гигиеническим нормативам.

4.2 Требования охраны труда работников при организации и проведении работ

4.2.1 Общие положения

Все операции по техническому обслуживанию, ремонту и проверке технического состояния АТС должны выполняться с соблюдением межотраслевых правил по охране труда на автомобильном транспорте.

Все операции по техническому обслуживанию, ремонту и проверке технического состояния АТС должны выполняться с соблюдением настоящих Правил.

Техническое обслуживание, ремонт и проверка технического состояния АТС производятся в специально отведенных местах (постах), оснащенных необходимыми оборудованием, устройствами, приборами, приспособлениями и инвентарем.

АТС, направляемые на посты технического обслуживания, ремонта и проверки технического состояния, должны быть вымыты, очищены от грязи и снега. Постановка АТС на посты осуществляется под руководством ответственного работника (мастера, начальника участка, контролера технического состояния АТС и т.п.).

Въезд АТС в производственное помещение станций и пунктов государственного технического осмотра (СГТО, ПГТО) и их постановку на рабочие посты проверки должны осуществлять контролеры технического состояния АТС, которые должны иметь удостоверения водителя АТС соответствующей категории.

После постановки АТС на пост необходимо затормозить его стояночным тормозом, выключить зажигание (перекрыть подачу топлива в автомобиле с дизельным двигателем), установить рычаг переключения передач (контроллера) в нейтральное положение, под колеса подложить не менее двух специальных упоров (башмаков). На рулевое колесо должна быть повешена табличка с надписью "Двигатель не пускать - работают люди!". На АТС, имеющих дублирующее устройство для пуска двигателя, аналогичная табличка должна вывешиваться и у этого устройства.

Присутствие людей в полосе движения АТС при въезде, выезде или маневрировании в производственном помещении запрещается.

При обслуживании АТС на подъемнике (гидравлическом, электромеханическом) на пульте управления подъемником должна быть вывешена табличка с надписью "Не трогать - под автомобилем работают люди!".

В рабочем (поднятом) положении плунжер гидравлического подъемника должен надежно фиксироваться упором (штангой), гарантирующим невозможность самопроизвольного опускания подъемника.

В помещениях технического обслуживания с поточным движением АТС обязательно устройство сигнализации (световой» звуковой или др.), своевременно предупреждающей работающих на линии обслуживания (в осмотровых канавах, на эстакадах и т.д.), о моменте начала перемещения АТС с поста на пост.

Включение конвейера для перемещения АТС с поста на пост разрешается только после включения сигнала (звукового, светового) диспетчером или специально выделенным работником, назначаемым приказом по организации. Посты должны быть оборудованы устройствами для аварийной остановки конвейера.

Пуск двигателя АТС на постах технического обслуживания или ремонта разрешается осуществлять только водителю-перегонщику, бригадиру слесарей или слесарю, назначаемым приказом по организации и прошедшим инструктаж при наличии у них удостоверения водителя АТС.

Перед проведением работ, связанных с проворачиванием коленчатого и карданного валов, необходимо дополнительно проверить выключение зажигания (перекрытие подачи топлива для дизельных автомобилей), нейтральное положение рычага переключения передач (контроллера), освободить рычаг стояночного тормоза.

После выполнения необходимых работ АТС следует затормозить стояночным тормозом.

Работники, производящие обслуживание и ремонт АТС, должны обеспечиваться соответствующими исправными инструментами, приспособлениями, а также средствами индивидуальной защиты (СИЗ).

При необходимости выполнения работ под АТС, находящимся вне осмотровой канавы, подъемника, эстакады, работники должны обеспечиваться лежаками.

При вывешивании части автомобиля, прицепа, Полуприцепа подъемными механизмами (домкратами, талями и т.п.), кроме стационарных, необходимо вначале подставить под неподнимаемые колеса специальные упоры (башмаки), затем вывесить АТС, подставить под вывешенную часть козелки и опустить на них АТС.

Ремонт, замена подъемного механизма кузова автомобиля-самосвала, самосвального прицепа или долив в него масла должны производиться после установки под поднятый кузов специального дополнительного упора, исключающего возможность падения или самопроизвольного опускания кузова.

При ремонте и обслуживании верхней части автобусов и грузовых автомобилей работники должны быть обеспечены подмостями или лестницами-стремянками. Применять приставные лестницы не разрешается.

Убирать рабочее место от пыли, опилок, стружки, мелких металлических обрезков разрешается только с помощью щетки.

При работе на поворотном стенде (опрокидывателе) необходимо предварительно надежно укрепить на нем АТС, слить топливо из топливных баков и жидкость из системы охлаждения и других систем, плотно закрыть маслозаливную горловину двигателя и снять аккумуляторную батарею.

При снятии и установке деталей, узлов и агрегатов массой 30 кг мужчинами и 10 кг женщинами (до двух раз в час) и 15 кг мужчинами и 7 кг женщинами (более двух раз в час) необходимо пользоваться подъемно-транспортными механизмами.

При снятии и установке агрегатов и узлов, которые после отсоединения от АТС могут оказаться в подвешенном состоянии, нужно применять страхующие (фиксирующие) устройства и приспособления (тележки-подъемники, подставки, канатные петли, крюки и т.п.), исключающие самопроизвольное смещение или падение снимаемых и устанавливаемых агрегатов и узлов.

Не допускается:

- работать лежа на полу (земле) без лежака;

- выполнять какие-либо работы на автомобиле (прицепе, полуприцепе), вывешенном только на одних подъемных механизмах (домкратах, талях и т.п.), кроме стационарных;

- выполнять какие-либо работы без подкладывания козелков (упора или штанги под плунжер) под вывешенный АТС (автомобиль, прицеп, полу-прицеп) на передвижные (в том числе канавные) подъемники и подъемники, не снабженные двумя независимыми приспособлениями, одно из которых - страховочное, препятствующие самопроизвольному опусканию их рабочих органов в соответствии с требованиями государственного стандарта;

- оставлять АТС после окончания работ, вывешенными на подъемниках;

- подкладывать под вывешенный автомобиль (прицеп, полуприцеп) вместо козелков диски колес, кирпичи и другие случайные предметы;

- снимать и ставить рессоры на автомобили (прицепы, полуприцепы) всех конструкций и типов без предварительной разгрузки от массы кузова путем вывешивания кузова с установкой козелков под него или раму АТС;

- проводить техническое обслуживание и ремонт АТС при работающем двигателе, за исключением отдельных видов работ, технология проведения которых требует пуска двигателя;

- поднимать (вывешивать) АТС за буксирные приспособления (крюки) путем захвата за них тросами, цепями или крюком подъемного механизма;

- поднимать (даже кратковременно) грузы, масса которых превышает указанную на табличке подъемного механизма;

- снимать, устанавливать и транспортировать агрегаты при зачаливании их стальными канатами или цепями при Отсутствии специальных устройств;

- поднимать груз при косом натяжении тросов или цепей;

- работать на неисправном оборудовании, а также с неисправными инструментами и приспособлениями;

- оставлять инструменты и детали на краях осмотровой канавы;

- работать с поврежденными или неправильно установленными упора-ми;

- пускать двигатель и перемещать АТС при поднятом кузове;

- производить ремонтные работы под поднятым кузовом автомобиля-самосвала, самосвального прицепа без предварительного его освобождения от груза и установки дополнительного упора;

- проворачивать карданный вал при помощи лома или монтажной лопатки;

- сдувать пыль, опилки, стружку, мелкие обрезки сжатым воздухом.

Перед снятием узлов и агрегатов систем питания, охлаждения и смазки АТС, когда возможно вытекание жидкости, необходимо предварительно слить из них топливо, масло и охлаждающую жидкость в специальную тару, не допуская их проливания.

Автомобили-цистерны для перевозки легковоспламеняющихся, взрывоопасных, токсичных и т.п. грузов, а также резервуары для их хранения перед ремонтом необходимо полностью очистить от остатков вышеуказанных продуктов.

Работник, производящий очистку или ремонт внутри цистерны или резервуара (емкости) из-под этилированного бензина, легковоспламеняющихся и ядовитых жидкостей, должен быть обеспечен спецодеждой, шланговым противогазом, спасательным поясом со страховочным тросом; вне емкости должны находиться два специально проинструктированных помощника.

Шланг противогаза должен быть выведен наружу через люк (лаз) и закреплено наветренной стороны.

К поясу работника внутри емкости прикрепляется страховочный трос, свободный конец которого должен быть выведен через люк (лаз) наружу и надежно закреплен. Помощники, находящиеся наверху, должны наблюдать за работником, держать страховочный трос, страхуя работающего в емкости.

Ремонтировать топливные баки, заправочные колонки, резервуары, насосы, коммуникации и тару из-под легковоспламеняющихся и ядовитых жидкостей можно только после полного удаления их остатков и обезвреживания.

Работы по техническому обслуживанию и ремонту холодильных установок автомобилей-рефрижераторов должны выполняться в соответствии с инструкциями завода-изготовителя.

Для перегона АТС на посты проверки технического состояния, обслуживания и ремонта, включая посты проверки тормозов, должен быть выделен специальный водитель (перегонщик) или другой работник, назначаемый приказом по организации.

В зоне технического обслуживания и ремонта АТС не допускается:

- протирать АТС и мыть их агрегаты легковоспламеняющимися жидкостями (бензином, растворителями и т.п.);

- хранить легковоспламеняющиеся жидкости и горючие материалы, кислоты, краски, карбид кальция и т.д. в количествах, превышающих сменную потребность;

- заправлять АТС топливом;

- хранить чистые обтирочные материалы вместе с использованными;

- загромождать проходы между осмотровыми канавами, стеллажами, и выходы из помещений материалами, оборудованием, тарой, снятыми агрегатами и т.п.;

- хранить отработанное масло, порожнюю тару из-под топлива и смазочных материалов.

Разлитое масло или топливо необходимо немедленно удалять с помощью песка или опилок, которые после использования следует ссыпать в металлические ящики с крышками, устанавливаемые вне помещения.

Использованные обтирочные материалы (промасленные концы, ветошь и т.п.) должны немедленно убираться в металлические ящики с плотными крышками, а по окончании рабочего дня удаляться из производственных помещений в специально отведенные места.

4.2.2 Окрасочные и противокоррозионные работы

Организация работы в окрасочных цехах и на участках должна соответствовать межотраслевым правилам по охране труда на автомобильном транспорте и другим действующим нормативным правовым актам.

Вся тара с лакокрасочными материалами должна иметь бирки (ярлыки) с точным наименованием лакокрасочного материала.

В окрасочном цехе (участке) запас лакокрасочных материалов должен храниться в закрытой таре и не превышать сменной потребности.

При работе с пульверизаторами воздушные шланги должны быть надежно соединены. Разъединять шланги разрешается после прекращения подачи воздуха.

Во избежание излишнего туманообразования и в целях уменьшения загрязнения рабочей зоны аэрозолем, парами красок и лаков при пульверизационной окраске краскораспылитель следует держать перпендикулярно к окрашиваемой поверхности на расстоянии не более 350 мм от нее.

Лакокрасочные материалы, в состав которых входят дихлорэтан и метанол, разрешается применять только при окраске кистью.

При работе с нитрокрасками следует проявлять осторожность, так как они легко воспламеняются, а пары растворителей, смешиваясь с воздухом, образуют взрывчатые смеси.

Переливание лакокрасочных материалов из одной тары в другую должно производиться на металлических поддонах с бортами не ниже 50 мм.

Окраска в электростатическом поле должна осуществляться в окрасочной камере, оборудованной приточно-вытяжной вентиляцией. Весь процесс окраски должен производиться автоматически, вручную можно только навешивать и снимать изделия вне камеры.

Электроокрасочная камера должна ограждаться, дверцы должны быть сблокированы с высоковольтным оборудованием (т.е. при открывании дверок камеры напряжение автоматически снимается).

Для аварийного отключения электроокрасочной камеры следует устанавливать аварийную кнопку "СТОП", располагая ее вне пункта, но вблизи камеры. Расположение кнопки должно быть известно всем работникам, обслуживающим участок электроокрашивания.
