Курсовая работа: Розробка технологічного процесу обробки диску 07.02.00 в умовах дрібносерійного виробництва

1 2 3

020

Свердлильно-фрезерно-розточна

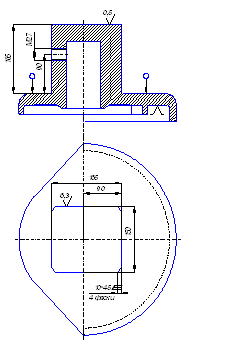

1. Фрезерувати чотири площини прямокутника в розмір

165

2. Фрезерувати чотири фаски  10х45º

3. Фрезерувати торець прямокутника в чорно

4. Свердлити Ø24-0,1

на відстані 900,5

5. Нарізати різьбу М27-7Н

025

Свердлильно-фрезерно-розточна

1. Розточити канавку Ø96+0,5 шириною 120,15

2. Розточити поверхню Ø80Н7 попередньо Ø76+0,5 підрізати торець в розмір 195-0,5

3. Фрезерувати поверхню шириною

12 на Ø304 в розмір 208-05.

4. Розточити Ø80Н7 начисто Ø78,5+0,25 підрізати фаску 2 х45º

5. Розточити поверхню Ø80Н7 до кінця.

Продовження таблиці 2.7.1.

1

2

3

030

Свердлильно-

фрезерно-

розточна

1.Фрезерувати торець прямокутника в розмір

165-0,25

2. Свердлити отвір

Ø23 на глибину 40

3. Свердлити отвір

Ø11,4 на глибину 19

4.Свердлити отвір

Ø6 на глибину 120

5. Нарізати різьбу G ¼

6.Довбати шпонковий паз b=24 в розмір 87,5

         2.8. Вибір верстатних пристроїв

         Тип та конструктивні особливості затискних пристроїв для виконання технологічних операцій, які визначаються з урахуванням вибраної теоретичної схеми базування деталі та типу виробництва.

         Інформацію про вибрані затискні пристрої заносимо в таблицю 2.8.1.[1, с. 263-265], [10, с. 67-110].

Затискні пристрої для деталі „Диск”

Таблиця 2.8.1.

Номер операції

Назва

пристроїв

Код ГОСТ
20 Затискне ричажне механічне пристосування ексцентрикового типу з посадкою по опорній поверхні на 3 опори ГОСТ 13442-68 з центруванням по підпружиненному конічному пальцю - -
25, 30 Затискний механічний пристрій ексцентрикового типу з посадкою по опорній поверхні на 3 опори ГОСТ13442-68 ти центруванням по торцевій та боковій поверхні приміняючи опори ГОСТ 13440-68 - -

         2.9. Вибір різального інструменту

         Необхідний для кожного переходу технологічних операцій різальний інструмент вибираємо враховуючи метод та стадію обробки, тип виробництва, фізико-хімічні характеристики матеріалу і заготовки, а також його міцність та твердість.

         Різальний інструмент вибираємо виходячи з довідкової літератури [5, стор.268-315], [1, стор. 233-265] та заповнюємо таблицю 2.9.1.

Різальний інструмент для обробки деталі „Диск”

Таблиця 2.9.1.

Номер

Назва

інструмента

Стандарт Різальна частина
Опе-рації Поз. Пере-хід КОД ГОСТ Мате-ріал Стан-дарт
1 2 3 4 5 6 7 8
020 1-4 1 Фреза торцова  насадна мілкозуба зі вставними ножами, яка оснащена пластинками з твердого сплаву: Ø200; L=46; Z=20 2214-0159 9473-80 ВК10ХОМ 2214-82
Оправка з конусом 7:24 для насадних торцових фрез, центруємих по отвору до станків з ЧПK 6222-0097 26541-85
5-8 2 Фреза торцова насадна мілкозуба з вставними ножами, оснащена пластинками з твердого сплаву Ø200; L=46; Z=20 2214-0159 9473-80 ВК10-ХОМ 2214-82
Оправка з конусом 7:24 для насадних торцових фрез, які центровані по отвору до верстатів з ЧПK 6222-0097 26541-85 - -
1,2 3 Фреза циліндрична, оснащена пластинками з твердого сплаву Ø63; L=96; Z=8 2208-0106 8721-69 ВК10 ХОМ 2209-82
Оправка з конічним хвостовиком для горизонтально-фрезерних верстатів з ЧПK 6225-0177 15062-75 - -
4 Свердло з конічним хвостовиком, оснащене пластинками з твердого сплаву: Ø24; Lріж.=115; конус Морзе – 3 2301 ВК10 ХОМ 2206-82
Втулка перехідна з хвостовиком конусністю 7:24 та внутрішнім конусом Морзе №3 до верстатів з ЧПK 5001 ОСТ2 П12-7-84 - -
5 Мітчик М27-7Н гаєчний, хвостовик циліндричний Ø18; L=40 2640-0278 1604-71 Р6М5 22736-77
Патрон для мітчиків з конусністю Z:24 для кріплення інструменту з циліндричним хвостовиком конус 50, d=18 3301 26539-85 - -
25 1 1 Різець розточний з пластинкою з твердого сплаву 2140-0084 18882-73 Т5К10 2209-82
Спеціальний розточний пристрій - - - -
2 Різець токарний розточний з пластинкою з твердого сплаву 2121-005 18872-73 Т5К10 2209-82
Різець токарний розточний з пластинкою з твердого сплаву 2112-005 18880-73 Т5К10 2204-82
Оправка розточна консольна з кріпленням різців під кутом 45° і 90° та хвостовиком конусністю 7:24 для верстатів з ЧПK 6300-0226 21224-75 - -
3 Фреза торцова насадна з вставними ножами, оснащеними пластинками з твердого сплаву Ø100; L=39 2214-0153 9473-80 - -
Оправка з конусом 7:24 для насадних торцових фрез, які центруються по отвору до верстатів з ЧПK 6272-0091 26541-85 - -


 Продовження таблиці 2.9.1.
