Введение

Создание высокопроизводительных и стойких в эксплуатации инструментов связано, в первую очередь, с проблемой получения и обработки таких материалов, которые могли бы противостоять жестким условиям работы. Высокие механические свойства инструмента и его теплостойкость (красностойкость) достигаются специальным легированием и термической обработкой. Таким образом, определенный интерес представляет разработка и корректировка методов термической обработки.

В настоящей работе были проведены исследования штамповой стали 4Х5МФ1С после различных режимов термической обработки. Выбранная сталь используется для изготовления штампов и ножей для горячей и холодной деформации. В частности, ножи из данной марки стали применяются на ОАО «НЛМК» для резки углеродистых и электротехнических сталей.

Характерной особенностью стали 4Х5МФ1С является комплексное легирование и склонность к дисперсионному твердению. Высокий уровень легирования благоприятно влияет на прочность, прокаливаемость, теплостойкость стали и дает возможность использовать ее для инструментов, разогревающихся в процессе работы до 600оС. Дисперсионное твердение обеспечивает хорошие режущие свойства инструмента.

Проведенные испытания позволили выявить оптимальные режимы закалки и отпуска, которые обеспечивают не только получение заданных свойств инструмента, но и дают определенный экономический эффект за счет снижения производственнных затрат.

1.1 Литературный обзор

1.1.1 Классификация инструментальных сталей

Число инструментальных сталей весьма значительно и они имеют различный химический состав. Однако классификацию по составу можно использовать лишь в качестве вспомогательной; даже при разном содержании легирующих элементов многие инструментальные стали имеют близкие свойства.

Целесообразно классифицировать инструментальные стали по свойствам и по назначению.

Инструментальные стали по свойствам можно распределить по трем группам:

1)  не обладающие теплостойкостью;

2)  полутеплостойкие;

3)  теплостойкие.

Стали, принадлежащие различным группам, мало различаются по твердости, прочности и износостойкости при нормальных температурах, но значительно различаются по этим важнейшим свойствам при нагреве. Кроме того, стали, обладающие теплостойкостью, из-за влияния дисперсных частиц фаз-упрочнителей имеют более высокое сопротивление пластической деформации (в том числе и при обычных температурах) [1].

Нетеплостойкие стали сохраняют высокую твердость (>60 HRC) при нагреве не выше 190–225оС и используются для резания мягких материалов с небольшой скоростью. Это заэвтектоидные и близкие к эвтектоидным углеродистые и легированные стали (с относительно невысоким содержанием легирующих элементов). Карбидная фаза их – цементит, коагулирующий при сравнительно низких температурах.

Полутеплостойкие стали, преимущественно штамповые, испытывают нагрев рабочей кромки до температур 400–500оС. Это – близкие к эвтектоидным стали, легированные хромом и дополнительно вольфрамом, молибденом и ванадием, а также ледебуритные стали (12% Cr). Карбидные фазы – легированный цементит и карбид хрома (Ме23С6, Ме7С3).

Теплостойкие стали сохраняют высокую твердость до нагрева на температуры порядка 600–650оС для быстрорежущих сталей (твердость 60–62 HRC) и 650–700оС для штамповых сталей (твердость 45–52 HRC). Основная карбидная фаза – карбид вольфрама (молибдена) Ме6С, а у менее теплостойких штамповых сталей также и карбид Ме23С6. У некоторых сталей возможно интерметаллидное упрочнение [2].

Теплостойкие и полутеплостойкие стали, как высоколегированные, являются одновременно глубокопрокаливающимися.

В зависимости от условий эксплуатации и требуемых свойств инструментальные стали классифицируют следующим образом:

1) стали для режущих инструментов;

2) стали для инструментов и деталей повышенной точности;

3) штамповые стали для холодного деформирования;

4) штамповые стали для горячего деформирования.

Стали с карбидным упрочнением при повышенном содержании углерода (>0,6%), относящиеся к ледебуритному классу, используются для изготовления режущих инструментов, выполняющих резание твердых материалов или работающих с повышенной скоростью. Заэвтектоидные и доэвтектоидные стали высокой твердости, не обладающие теплостойкостью, применяют в более ограниченных пределах, когда нагрев режущей кромки незначителен. Заэвтектоидные стали используют для металлорежущих и некоторых деревообрабатывающих инструментов, а доэвтектоидные стали, имеющие большую вязкость, – главным образом для деревообрабатывающих инструментов, испытывающих ударные нагрузки. Для специальных условий (хирургические инструменты, бритвы и т. д.) применяют стали, устойчивые против коррозии, они являются полутеплостойкими.

Для инструментов и деталей повышенной точности используют стали повышенной твердости, как обладающие, так и не обладающие теплостойкостью (в зависимости от условий эксплуатации). Эти стали должны иметь дополнительные свойства, главное из которых – способность приобретать очень чистую поверхность при доводке и сохранять неизменными размеры и форму инструмента в течение длительного срока эксплуатации.

При изготовления штампов для холодного деформирования используют стали высокой твердости, а для некоторых инструментов, работающих со значительными динамическими нагрузками, применяют и стали повышенной вязкости.

При изготовлении штампов для горячего деформирования используют теплостойкие стали повышенной вязкости, которые обеспечивают не только высокие прочность и сопротивление деформации штампа при нагреве, но и необходимое сопротивление динамическим нагрузкам и хорошую разгаростойкость. Это важное свойство штамповой стали достигается при достаточных вязкости и пластичности [1].

1.1.2 Требования, предъявляемые к штамповым сталям

Для обработки металлов давлением применяют инструменты – штампы, пуансоны, ролики, валики и т.д., деформирующие металл. Стали, принимаемые для изготовления инструмента такого рода, называют штамповыми.

Штамповые стали делятся на две группы: деформирующие металл в холодном состоянии и деформирующие металл в горячем состоянии. Условия их работы сильно различаются между собой.

Например, при деформации в горячем состоянии штампуемый металл под действием сближающих половинок штампа деформируется и заполняет внутреннюю полость штампа. В работе внутренняя полость («фигура»), которая деформирует металл, соприкасается с нагретым металлом, поэтому штамповая сталь для горячей штамповки должна обладать не только определенными механическими свойствами в холодном состоянии, но и достаточно высокими механическими свойствами в нагретом состоянии [3].

Ввиду многочисленных и разнообразных требований, предъявляемых к штампам в зависимости от назначения, для их изготовления применяют стали различных марок, начиная от простых углеродистых и заканчивая сложнолегированными.

Требования к штамповым сталям для холодного деформирования

К этой группе относят инструменты, изменяющие форму материала без снятия стружки, т. е. главным образом штампы. Эти многочисленные инструменты разнообразны по форме, размерам и напряженному состоянию, возникающему в процессе эксплуатации, что требует применения различных сталей.

Основные требования, предъявляемые к штамповым сталям для холодного деформирования, – высокие прочность и износостойкость. Остальные свойства, в частности, вязкость и прокаливаемость определяются условиями работы, размерами и формой изделий из них.

В процессе деформирования с большой скоростью инструмент может разогреваться до 200–350оС. Поэтому стали такого класса должны иметь теплостойкость 400–500оС, для того, чтобы обеспечить сопротивление смятию и пластической деформации при работе. Для крупного инструмента необходимо обеспечить высокую прокаливаемость и небольшие объемные изменения при закалке. Наиболее часто применяют стали марок: Х12М, Х12Ф1, Х6ВФ, 7ХГ2ВМ, 6Х6В3МФС [1].

Требования к штамповым сталям для горячего деформирования

Штамповые стали для горячего деформирования должны иметь определенный комплекс свойств. Рассмотрим их.

Теплостойкость. Высокие жаропрочные свойства не должны снижаться под длительным воздействием температуры, металл должен устойчиво сопротивляться отпуску.

Жаропрочность. Металл должен обладать высоким пределом текучести и высоким сопротивлением износу при высоких температурах, чтобы замедлить процессы истирания и деформирования элементов фигуры инструмента, разогревающихся от соприкосновения с горячим обрабатываемым материалом.

Термостойкость (разгаростойкость). Циклический нагрев и охлаждение поверхности инструмента во время работы и, следовательно, чередующееся расширение и сжатие поверхностных слоев приводят к появлению так называемых разгарных трещин. Для предупреждения данного явления материал инструмента должен обладать высокой разгаростойкостью (высоким сопротивлением термической усталости).

Вязкость. Деформирование металла при штамповке сопровождается ударными воздействиями этого металла на штампы, поэтому материал штампов должен обладать известной вязкостью для предупреждения поломок и выкрашивания.

Износостойкость.

Окалиностойкость. Она необходима, если поверхностные слои нагреваются выше 600оС и особенно 700оС; в этих условиях окалиностойкость в большей степени определяет износостойкость.

Теплопроводность. Необходима для лучшего отвода тепла, передаваемого деформируемой заготовкой.

Прокаливаемость. Многие инструменты имеют большие размеры. Для получения хороших прочностных свойств в нижележащих слоях сталь инструмента должна хорошо прокаливаться.

Отпускная хрупкость. Так как быстрым охлаждением инструментов крупных размеров нельзя устранить отпускную хрупкость, то необходимо выбирать сталь минимально чувствительную к этому пороку.

Слипаемость. При значительном давлении горячий металл может «прилипать» к металлу штампа (явление адгезии), и когда штампуемое изделие отдирается от штампа, то оно всякий раз частично разрушает его поверхность. Разрушение будет выражено тем сильнее, чем больше адгезионное взаимодействие.

Кроме того, стали для штампов, поверхностный слой которых сильно нагревается (выше 600оС), должны иметь высокие температуры критических точек.

Нагрев рабочих слоев штампа определяется не только температурой деформируемого металла, но и длительностью контакта с ним и условиями охлаждения.

1.1.3 Влияние легирующих элементов на структуру и свойства штамповых сталей

Легирование является одним из основных способов воздействия на структуру и свойства инструментальных сталей и способствует повышению работоспособности инструмента.

Штамповые стали легируют такими элементами как хром, вольфрам, молибден, ванадий, кремний и кобальт. В последние годы появились стали с добавками титана, циркония, ниобия и др.

Рассмотрим влияние основных легирующих элементов на свойства штамповых сталей.

Влияние хрома

Хром положительно влияет на ряд характеристик штамповых сталей (прокаливаемость, склонность к вторичному твердению, теплостойкость и т.д.). По мере повышения его концентрации в твердом растворе существенно возрастает устойчивость аустенита как в перлитной, так и в промежуточной областях, качественно изменяется вид С-образных кривых.

В хромистых сталях наряду с цементитом образуется два специальных карбида: гексагональный (тригональный) Ме7С3 и кубический Me23C6 (рис. 1). Хром повышает устойчивость этих карбидов против растворения при нагреве и оказывает благоприятное влияние на чувствительность к перегреву сталей, содержащих незначительные количества вольфрама и молибдена. В комплекснолегированных сплавах хром вследствие повышения фазового наклепа при закалке и непосредственного участия в формировании упрочняющей фазы сильно усиливает эффект вторичного твердения [4].

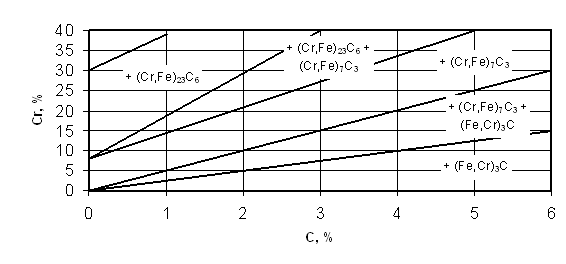

Рис.1. Сечение диаграммы состояния системы Fe – Cr – C при20оС [5]

Хром способствует сохранению высокого сопротивления пластической деформации при нагреве до 400–500оС. Пределы прочности и текучести составляют 80% от их значений при 20оС. Кроме того, хром повышает устойчивость против окисления при нагреве до 600–650оС и против разъедающего действия ряда сред.

При снижении содержания хрома с 5 до 3% изменяется состав карбидных фаз; в стали с 3% хрома присутствуют карбиды Ме3С наряду с карбидами Ме23С6 и Ме6С, что немного уменьшает теплостойкость и предел текучести при температурах выше 400–500оС.

Увеличение количества хрома с 5 до 8% несколько повышает окалиностойкость, но снижает теплостойкость; твердость не ниже 45HRC у стали 4Х8В2С сохраняется при отпуске до 580оС, а у стали 4Х5В2ФС (с таким же количеством вольфрама) – до 600оС. Кроме того, из-за роста карбидной неоднородности, неизбежного с увеличением хрома, снижаются вязкость и пластичность штампов в крупных сечениях.

Наиболее заметное влияние на окалиностойкость, а следовательно, на износостойкость хром оказывает при содержании с 2,5 до 3,5–4% (рис. 2).

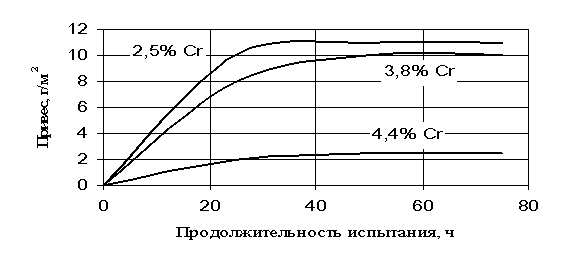

Рис. 2. Влияние хрома на окалиностойкость при 600оС стали с 0,4% С; 8%W и 0,5% V [1]

К числу ограничений использования хрома в качестве легирующего элемента относится прежде всего резкое увеличение карбидной неоднородности при введении его в количествах, превышающих 4–5%. Наличие грубых строк и остатков сетки первичных карбидов в сталях с 6–12% Cr наряду с трудностями технологического характера (снижение пластичности при повышенных температурах, возрастание опасности локальных оплавлений при нагреве слитков под деформацию и др.) существенно снижает их эксплуатационные свойства. Неравномерность распределения «внутренних» концентраторов напряжений, особенно возрастающая при термической обработке вследствие образования вокруг скоплений карбидов обогащенных углеродом и легирующими элементами зон, приводит к заметному уменьшению прочности, пластичности, сопротивления усталостной повреждаемости и износостойкости высокохромистых сталей в условиях динамического нагружения.

Следует отметить, что увеличение содержания хрома выше 5% наряду с усилением карбидной неоднородности вызывает также повышение чувствительности к перегреву. Этот недостаток присущ сталям, легированным 1–2% W (Mo) и 0,3–0,8% V [1].

В штамповых сталях для горячего деформирования необходимо жесткое регламентирование содержания хрома, так как он ускоряет их разупрочнение, начиная с 2–3%, что связано со значительным возрастанием скорости коалесценции карбидов.

Также хром даже при относительно невысоких концентрациях обладает значительной склонностью к дендритной ликвации, большей, чем вольфрам, марганец и кремний. Это может привести к неблагоприятным структурным изменениям – усилению карбидной полосчатости, неоднородности, отклонениям от равновесного фазового состава и др.

Учитывая вышеприведенные факторы, содержание хрома в штамповых сталях для холодного деформирования ограничивают, как правило, 3,5–4,5%; в штамповых сталях для горячего деформирования: 4–5% и 2–3% Сr для сталей повышенной (4Х5МФС, 4Х4ВМФС) и высокой теплостойкости (типа 4Х2В5ФМ, 5Х3В3МФС) соответственно и 1–2% Cr в сталях умеренной теплостойкости и повышенной вязкости [4].

Влияние вольфрама и молибдена

Повышение содержания вольфрама в комплекснолегированных штамповых сталях для холодного деформирования увеличивает их устойчивость против перегрева, смещая температуру начала интенсивного роста зерна к 1070–1100оС в сталях типа Х4МФ уже при введении 2–3% W. Аналогичный эффект при легировании вольфрамом наблюдается и в сталях для горячего деформирования, содержащих не более 0,5–1% V. В этой группе сталей при подобном изменении химического состава происходит более заметное снижение твердости после закалки, чем при увеличении содержания молибдена. В сталях повышенной теплостойкости увеличение концентрации вольфрама с 2 до 3% вызывает значительный рост твердости после закалки и величины действительного зерна аустенита при нагреве до 1150–1180оС.

Молибден несколько повышает устойчивость против перегрева сталей типа 4Х4В2М2ФС, но оказывает противоположное влияние на поведение при нагреве сплавов с повышенным содержанием углерода (~ 1%, типа Х4В2М2Ф1) [4].

Вольфрам и молибден эффективно повышают теплостойкость. Теплостойкость возрастает наиболее значительно при увеличении содержания вольфрама до 8% (рис. 3).

Вольфрам (и в меньшей степени молибден) задерживают коагуляцию карбидов, выделяющихся по границам зерен и некоторым кристаллографическим плоскостям, и усиливают дисперсионное твердение при отпуске, но при увеличении их содержания ухудшается вязкость. Это отрицательное влияние вольфрама значительнее его измельчающего воздействия на зерно. Вольфрам усиливает также карбидную неоднородность, из-за чего дополнительно снижаются механические свойства в крупных сечениях.

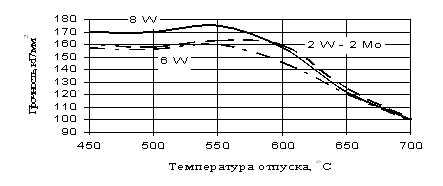

Рис. 3. Влияние вольфрама на теплостойкость стали с 0,35% С; 3% Сr; 0,5% V [1]

В сталях с молибденом дисперсионное твердение наступает при более низких температурах отпуска, несколько сильнее повышается вторичная твердость. Выделяющийся карбид обладает большей способностью к коагуляции, вследствие чего молибденовая сталь в сравнении с вольфрамовой имеет лучшую вязкость, но несколько меньшую теплостойкость. Также молибден подавляет склонность к отпускной хрупкости вследствие благоприятного воздействия на состояние границ зерен. Содержание молибдена, несмотря на его эффективное влияние, устанавливают не выше 2,5–2,8%, так как он усиливает обезуглероживание [1].

В штамповых сталях для холодного деформирования наиболее благоприятная структура и требуемые механические свойства достигаются при содержаниях вольфрама порядка 2–3%. Обязательным условием обеспечения повышенной работоспособности подобный сталей является легирование молибденом, который при увеличении его концентрации до 2% усиливает дисперсионное твердение при отпуске и повышает сопротивление смятию; более 2% Mo способствуют обезуглероживанию стали, снижению прочности при изгибе и ударной вязкости.

В штамповых сталях для горячего деформирования увеличение концентрации вольфрама повышает теплостойкость до определенных пределов. Такими пределами являются 1,0–2% W в сталях типа 4Х4ВМФС и ~ 3% в сталях типа 5Х3В3Ф2МС. Содержание молибдена, как правило, составляет 1,5–3% [4]. Молибден в этих сталях с заменяет вольфрам в соотношении 1 : 2.

Стали, в которых молибден заменяет более 2–3% W, имеют меньшую карбидную неоднородность. Молибден при замене 3–4% W (и одинаковом ванадии) почти не изменяет теплостойкости, вследствие чего прочностные свойства вольфрамомолибденовых сталей при нагреве такие же, как вольфрамовых [1]. Выбор конкретный соотношений между вольфрамом и молибденом определяется условиями эксплуатации инструмента и он должен быть экономически обоснован.

Влияние ванадия

Ванадий оказывает эффективное влияние на процессы собирательной рекристаллизации и существенно уменьшает чувствительность штамповых сталей к перегреву. В относительно невысоколегированных сталях (типа 5ХНМ, 7ХГ2ВМ и др.) его действие оказывается заметным уже при содержании порядка 0,10–0,30%. Для других групп сталей, содержащих карбиды типа М7С3, М6С, М23С6, требуется большее количество ванадия для существенного смещения температур начала интенсивного роста зерна.

На механические свойства ванадий оказывает неоднозначное влияние. Уменьшая чувствительность к перегреву, при содержаниях до 1% он может повышать прочность и пластичность высокоуглеродистых и среднеуглеродистых (~ 0,4% С) штамповых сталей.

Положительное влияние ванадия на сопротивление хрупкому разрушению сплавов типа Х4В2МФ, 17Х6Ф4М после отпуска при 150–350оС сохраняется также при легировании до 2–4% V. После обработки на первичную твердость (60–62 HRC) такие стали имеют прочность при изгибе и ударную вязкость около 300–350 и 5–8 кГс×м/см2 против 230–270 и 2–4 кГс×м/см2, для аналогичных сплавов, но с 0,5–1% V. При высокотемпературном (≥500оС) отпуске ванадий при повышенных его содержаниях действует в противоположном направлении, т.е. уменьшает пластичность штамповых сталей как горячего, так и холодного деформирования. Наряду с увеличением опасности преждевременного хрупкого разрушения снижение пластичности высокованадиевых сталей после обработки на вторичную. твердость может приводить также к уменьшению износостойкости в условиях динамического нагружения из-за скалывания и микровыкрашивания.

Увеличение содержания ванадия с 0,4 до 0,8% усиливает дисперсионное твердение (рис. 4) и улучшает теплостойкость, но снижает вязкость. Вследствие интенсивного развития дисперсионного твердения, наступающего при увеличении количества ванадия с 0,35 до 1%, вязкость снижается с 2,3–2,5 до 1,6–1,8 кг×м/см2 при 20° C и с 3,8–4,0 до 3–3,5 кг×м/см2 при 650°C. Рекомендуется стали с 0,5% V (4Х5МС) применять для работы при нагреве до 580–590оС, а с 1% V (4Х5В2ФС и типа 4Х5МФС) – при нагреве до 640–650оС [1].

Ванадий, также как и хром, обладает сильно выраженной склонностью к дендритной ликвации, но в отличие от него ванадий благоприятно влияет на дисперсность и характер распределения первичных карбидов в высокоуглеродистых сталях.

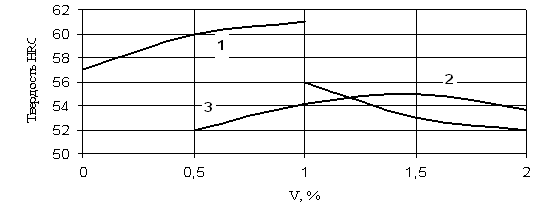

Рис. 4. Влияние ванадия на максимальный уровень вторичной твердости, достигаемый в сталях типа Х4В2М1Ф (1), 4Х4ВМФС (2) и 5Х3В3МФС (3) после отпуска при 500–550оС (закалка на зерно № 10)

При введении в состав сталей 3–4% V наблюдается значительное ухудшение шлифуемости (из-за присутствия очень твердого карбида МеС), что ограничивает их широкое применение. Другим недостатком является пониженная окалиностойкость при отжиге и горячей пластической деформации [4].

Влияние кремния и кобальта

Кремний является ферритообразующим элементом и «выклинивает» область существования γ-железа в сплавах системы Fe – Si уже при содержании около 2%. Аналогично влияет он на диаграмму состояния углеродистых сталей (0,5–1% С), однако в этом случае полное завершения α → γ-превращения достигается при содержаниях 3–5% кремния.

Не образуя в сплавах на основе железа соединений с углеродом, кремний практически не оказывает влияния на тип и состав карбидов в штамповых сталях, но вызывает их укрупнение в отожженном состоянии.

Кремний и кобальт интенсифицируют процессы карбидообразования при отпуске и значительно повышают уровень вторичной твердости. В комплекснолегированных штамповых сталях введение этих элементов вызывает прирост упрочнения, не сопровождающийся существенным обеднением твердого раствора легирующими элементами, и обусловленный в основном повышением дисперсности выделяющихся при старении карбидов. Однако кремний, смещающий в сторону более низких температур отпуска «пик» вторичной твердости (при содержаниях ≥1,5%), и кобальт, не изменяющий практически его положения, увеличивают скорость разупрочнения при высоком (620–650°C) нагреве. В связи с этим содержание кремния в штамповых сталях для горячего деформирования ограничивают 0,5–0,8% [4].

Кремний влияет аналогично хрому на механические свойства стали и стойкость к окислению. Кобальт повышает вторичную твердость и теплостойкость, но не улучшает окалиностойкости, необходимой для работы при высоких температурах. Также к недостаткам легирования кобальтом относится склонность штамповых сталей к обезуглероживанию [1]. Использование кобальта целесообразно и оправдано при введении его в низкоуглеродистые сплавы (0,1–0,2% С) для горячего деформирования с интерметаллидным и комплексным упрочнением.

Необходимо отметить, что ограничения, связанные с отрицательным влиянием рассматриваемых элементов на теплостойкость практически снимаются для штамповых сталей холодного деформирования, которые нагреваются при эксплуатации не выше 350–450оС. Исследования показали, что легирование кремнием и кобальтом сталей типа Х4В2Ф2М в количествах до 3–4 и 5% соответственно позволяет значительно повысить вторичную твердость (до 64–67 HRC), а также сопротивление малым пластическим деформациям. Однако повышая указанные свойства данные элементы снижают ударную вязкость и прочность при изгибе, кобальт в этом направлении влияет сильнее [4].
