Дипломная работа: Исследования свойств штамповой стали после термической обработки

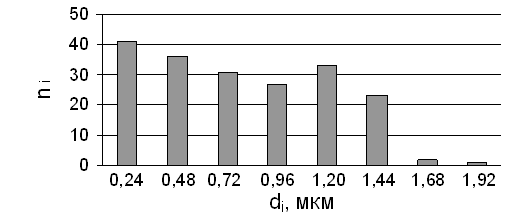

Рис. 16. Гистограмма
распределения размеров карбидных включений для образца, закаленного на
температуру 950оС
Таблица 9. Определение
величины включений карбидной фазы в стали 4Х5МФ1С после закалки на температуру
1 000оС
Размер включения di, мм
Количество включений данного
размера ni
Относительная доля включения
данного размера, %
До 0,24
8
5
0,24–0,48
28
18
0,48–0,72
41
27
0,72–0,96
37
24
0,96–1,20
26
17
1,20–1,44
8
6
1,44–1,68
4
3
1,68–1,92
0
0
Всего
152
100
Средний размер включения, мм
0,43
Среднее квадратичное отклонение
результата Sx
0,002 3
Относительная ошибка ε, %
1,8

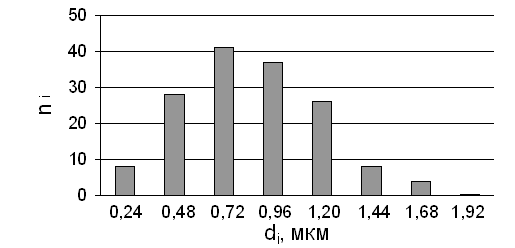

Рис. 17. Гистограмма
распределения размеров карбидных включений для образца, закаленного на
температуру 1 000оС
Таблица 10. Определение
величины включений карбидной фазы в стали 4Х5МФ1С после закалки на температуру
1 050оС
Размер включения di, мм
Количество включений данного
размера ni
Относительная доля включения
данного размера, %
До 0,24
8
5
0,24–0,48
12
8
0,48–0,72
18
12
0,72–0,96
26
17
0,96–1,20
35
23
1,20–1,44
41
27
1,44–1,68
9
6
1,68–1,92
2
2
Всего
151
100
Средний размер включения, мм
0,55
Среднее квадратичное отклонение
результата Sx
0,003 2
Относительная ошибка ε, %
1,8
Рис. 18. Гистограмма
распределения размеров карбидных включений для образца, закаленного на
температуру 1 050оС
Таблица 11. Определение
величины включений карбидной фазы в стали 4Х5МФ1С после закалки на температуру
1 070оС
Размер включения di, мм
Количество включений данного
размера ni
Относительная доля включения
данного размера, %
До 0,24
8
5
0,24–0,48
45
30
0,48–0,72
41
27
0,72–0,96
33
22
0,96–1,20
13
9
1,20–1,44
7
5
1,44–1,68
2
1
1,68–1,92
1
1
Всего
150
100
Средний размер включения, мм
0,35
Среднее квадратичное отклонение
результата Sx
0,002 1
Относительная ошибка ε, %
1,8

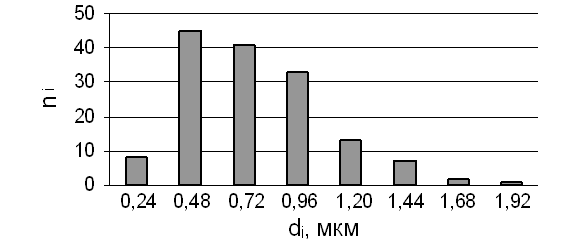

Рис. 19. Гистограмма
распределения размеров карбидных включений для образца, закаленного на
температуру 1 070оС
Таблица 12. Определение
величины включений карбидной фазы в стали 4Х5МФ1С после закалки на температуру
1 100оС
Размер включения di, мм
Количество включений данного
размера ni
Относительная доля включения
данного размера, %
До 0,24
13
9
0,24–0,48
47
31
0,48–0,72
41
27
0,72–0,96
21
14
0,96–1,20
24
16
1,20–1,44
3
2
1,44–1,68
1
1
1,68–1,92
0
0
Всего
150
100
Средний размер включения, мм
0,34
Среднее квадратичное отклонение
результата Sx
0,002
Относительная ошибка ε, %
1,9
