Дипломная работа: Исследования свойств штамповой стали после термической обработки
Наибольшее
количество зерен приходится на три размерные группы, которые охватывают
интервал 0,010–0,017 5 мм (см. табл. 29).

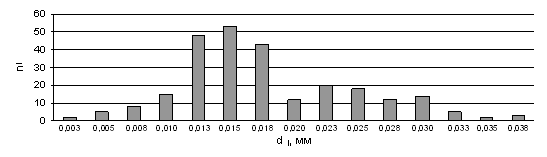

Рис. 34. Гистограмма
распределения длин хорд зерен аустенита для образца, закаленного на температуру
1 050оС
Таблица 30. Определение
величины аустенитного зерна стали 4Х5МФ1С после закалки на температуру 1 070оС
№ размерной группы
Размер хорд di, мм
Количество хорд данного размера ni
Относительная доля длин хорд по
данной группе, %
1
до 0,002 5
3
0,2
2
0,002 5–0,005
3
0,4
3
0,005–0,007 5
2
0,4
4
0,007 5–0,010
16
3
5
0,010–0,012 5
45
11
6
0,012 5–0,015
61
17
7
0,015–0,017 5
34
11
8
0,017 5–0,020
38
14
9
0,020–0,022 5
19
8
10
0,022 5–0,025
23
11
11
0,025–0,027 5
18
10
12
0,027 5–0,030
7
4
13
0,030–0,032 5
2
1
14
0,032 5–0,035
6
4
15
0,035–0,037 5
7
5
Всего
284
100
Средний размер хорды, мм
0,015
Среднее квадратичное отклонение
результата Sx
0,004 8
Относительная ошибка ε, %
3,0
Наибольшее
количество зерен приходится на размерную группу 0,012 5–0,015 мм (см. табл. 30).
Рис. 35. Гистограмма
распределения длин хорд зерен аустенита для образца, закаленного на температуру
1 070оС
Таблица 31. Определение
величины аустенитного зерна стали 4Х5МФ1С после закалки на температуру 1 100оС
№ размерной группы
Размер хорд di, мм
Количество хорд данного размера ni
Относительная доля длин хорд по
данной группе, %
1
до 0,002 5
0
0
2
0,002 5–0,005
0
0
3
0,005–0,007 5
3
0,5
4
0,007 5–0,010
2
0,5
5
0,010–0,012 5
4
1
6
0,012 5–0,015
9
3,3
7
0,015–0,017 5
17
7
8
0,017 5–0,020
28
14
9
0,020–0,022 5
40
22
10
0,022 5–0,025
33
20
11
0,025–0,027 5
15
10
12
0,027 5–0,030
8
6
13
0,030–0,032 5
5
4
14
0,032 5–0,035
6
5
15
0,035–0,037 5
2
2
16
0,037 5–0,040
2
2
17
0,040–0,042 5
2
2
Всего
176
100
Средний размер хорды, мм
0,022 5
Среднее квадратичное отклонение
результата Sx
0,009 1
Относительная ошибка ε, %
5,0
