Дипломная работа: Технологический процесс изготовления вала насоса

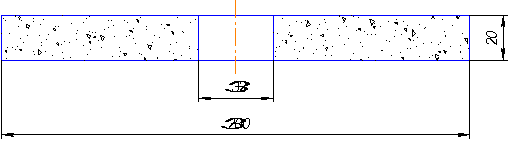

Объект патентных исследований

Рис. 10.1

10.2 Исследование достигнутого уровня техники

Недостатком применяемого объекта является низкая стойкость круга, причинами этого могут быть:

-  условия резания;

-  недостаточная жесткость абразивных сегментов;

-  износ вершин абразивных зерен;

-  низкая прочность связки.

Таким образом, целью исследования уровня вида техники является устранение указанного недостатка путем устранения какой-либо причины, вызывающей его.

Составление регламента поиска №1

Регламент поиска определяет перечень исследуемых технических решений (ИТР), их рубрику по Международной классификации изобретений (МКИ) и индекс Универсальной десятичной классификации изобретений (УДК), страны поиска, его ретроспективность (глубину), перечень источников информации, по которым предполагается провести поиск.

Объект исследования – шлифовальный круг. Он характеризуется формой элементов, их взаимным расположением и взаимосвязью, соотношением размеров элементов. Это все признаки устройства. Следовательно, как объект патентного исследования шлифовальный круг представляет устройство.

Объект содержит следующие технические решения:

1) улучшение качества обрабатываемой поверхности;

2) повышение прочности круга;

3) повышение точности профиля круга;

4) повышение стойкости круга.

Из выявленных ТР выбираем ИТР – такие ТР, совершенствование которых может обеспечить достижение сформулированной выше цели – повышения стойкости круга.

Для определения рубрики МКИ определяем ключевое слово. «Шлифовальные круги». По «Алфавитно-предметному указателю» [18] для ключевого слова определяем предполагаемую рубрику МКИ - B24 D5.

По «Указателю к МКИ» т.2 [19 ] уточняем рубрику МКИ.

В24 D5/00 – абразивные круги с цементированными вставками или круги со вставленными абразивными брусками для обработки изделий своей периферийной частью;

B24 D5/02 - сплошные круги;

B24 D5/04 – с усиливающими элементами;

B24 D5/06 –со вставными абразивными брусками;

B24 D5/08 - с усиливающими элементами;

B24 D17- не относящиеся к вышеперечисленным кругам.

Индекс УДК определяем по «Указателю к универсальной десятичной классификации» [20];

621.9 обработка резанием;

621.9.02 режущие инструменты;

621.922.079 шлифование и полирование.

В качестве стран поиска выбираем ведущие страны в области машиностроения – Россию (СССР), Японию, США, Германию, Великобританию, Францию.

Ретроспективность (глубину) поиска устанавливаем в 7-10 лет, полагая, что наиболее прогрессивное ТР содержится в изобретениях, сделанных за последние 7-10 лет.

В качестве источников информации принимаем патентные описания, бюллетень изобретений, реферативный сборник «Изобретения стран мира» соответствующих выпусков, реферативный журнал 14А «Резание металлов. Станки и инструменты», технические журналы и книги в области мехобработки.

Данные заносим в табл. «Регламент поиска».

Таблица 10.1. Регламент поиска №1,2

Объект: шлифовальный круг

Вид исследования: 1) исследование уровня вида техники 2) исследование патентной чистоты

Предмет поиска (ИТР) Индексы МКИ(НКИ) и УДК Страны поиска Глубина поиска, лет Источники информации
1 2 3 4 5
1) Шлифовальный круг

B24 D5/00

B24 D5/02

B24 D5/04

B24 D5/06

B24 D5/08

B24 D17

УДК 621.9 621.9.02

621.922.079

Россия (СССР)

США

Франция

Япония

Великобритания

Германия

10

патентные описания;

Бюллетени изобретений РФ;

Реф. сб. ВНИИПИ "Изобретения стран мира";

2) Шлифовальный круг

B24 D5/00

B24 D5/02

B24 D5/04

B24 D5/06

B24 D5/08

B24 D17

УДК 621.9 621.9.02

621.922.079

Россия (СССР)

США

Франция

Япония

Великобритания

Германия

20

17

20

17

20

20

Реф. жур. ВИНИТИ 14 "Технология машиностроения";

Журналы "Вестник машиностроения", "Машиностроитель", "Станки и инструменты", "Изобретатель и рационализатор";

Патентный поиск

Просматриваем источники информации в соответствии с регламентом, табл. Выбираем такие документы, по названиям которых можно предположить, что они имеют отношение к ИТР. По этим документам знакомимся с рефератами, аннотациями, формулами изобретений, чертежами. Сведения о ТР, имеющих отношение к ИТР, заносим в табл. 11.2.

Изучим сущность занесенных в табл. 11.2. и ТР по сведениям, содержащимся в таблицах, а также путем просмотра текстов патентных описаний, статей и т.п. Если из рассмотрения сущности ТР видно, что оно служит достижению той же цели, что ИТР (аналог ИТР), документ включаем в перечень для детального анализа. Запись об этом делаем в графе 5 таб. 10.2.


Таблица 10.2. Патентная документация, отобранная для анализа
Предмет поиска (ИТР) Страна выдачи, вид и номер охранного документа, рубрика МКИ (УДК) Автор, заявитель, страна, дата приоритета, дата публикации, название Сущность технического решения и цель его создания Подлежит детальному анализу при исследовании (не подлежит)
достигнутого уровня патентной чистоты
1. Шлифовальный круг

РФ (СССР) а.с. № 948647

В24 D5/06// В24 D5/14

Прокофьев В.С. 16.09.80, 1986,

Шлифовальный круг

Шлифовальный круг по авт. свид. № 948647, отличающийся тем, что с целью повышения стойкости жестких абразивных сегментов на эл-х участках инструмента, граничащих с жесткими абразивными сегментами выполнены переходные зоны жесткости длиной L = (0,5 – 8) B, где В – толщина. подлежит подлежит
2. Абразивный инструмент

РФ (СССР) а.с. № 1266724

В24 D5/00

Промышлянский Н.М., Збитнев И.М., Ерошенко С.Е.

26.06.84, 1986,

Абразивный инструмент

Абразивный инструмент, выполненный в виде установленных на корпусе подпружиненных относительно него и расположенных с возможностью поворота в плоскости, проходящей через ось вращения инструмента, держателей абразивных элементов, отличающийся тем, что с целью повышения стойкости инструмента, абразивные элементы выполнены бочкообразной формы и установлены с возможностью вращения в держателях, при этом ось вращения в каждого абразивного элемента расположена между осью поворота держателя и осью вращения инструмента. подлежит подлежит
3. Шлифовальный круг

РФ (СССР) а.с. № 1263514

В24 D17/00//

В24 D5/00//

В24 D5/06

Прокофьев В.М. 15.11.82, 1986,

Шлифовальный круг

Шлифовальный круг по авт. свид. № 948649, отличающийся тем, что с целью повышения стойкости круга путем обеспечения стабилизации условий резания, крайние участки абразивных сегментов очерчены кривыми радиуса r <R, где R радиус сегмента на оси его симметрии подлежит подлежит
4. Абразивный инструмент

РФ (СССР) а.с. № 1305014

В24 D17/00

Буюкин И.М., Якимов А.В. 03.04.84, 1987,

Абразивный инструмент

Абразивный инструмент, выполненный в виде планетарной головки, шпиндель которой несет расположенные по окружности и кинематически связанные с солнечным колесом оправки, с установленными на каждой из них шлифовальным кругом, а на друшом – шестерней, отличающийся тем. Что с целью повышения стойкости инструмента, инструмент дополнительно снабжен жестко установленным на шпинделе шлифовальным кругом, периферийная поверхность которого расположена на одном уровне с периферийными участками кругов, расположенными на оправках, при этом соотношение чисел зубьев солнечного колеса и шестерни оправки равно бесконечной дроби. подлежит подлежит
5. Абразивный инструмент

РФ (СССР) а.с. № 1440684

В24 D17/00

Белов В.И., Осипенков В.И. 04.01.87, 1989,

Абразивный инструмент

Абразивный инструмент, рабочая часть которого выполнена из алмазосодержащего проката на медно-оловянистой основе, отличающийся тем, что с целью повышения стойкости инструмента на рабочей части расположен алмазно-гальванический слой, толщина которого выбрана из условия 0,15-0,8 толщины алмазосодержащего проката, а зернистость алмазного покрытия выбрана из условия 0,6-2,0 зернистости проката. не подлежит подлежит
6. Шлифовальный круг

РФ (СССР) а.с. № 1838085

5В24 D5/00//

В24 В55/00

Юсупов Г.Х., Чучков Е.М., Осокин В.С. Альфонсо Зарубин Хорхе (ES) 30.03.90, 1993,

Шлифовальный круг

Шлифовальный круг, выполненный в виде корпуса, на периферии которого установлены абразивные элементы и расположены радиальные отверстия, сообщающие полость корпуса с периферийной его поверхностью, отличающийся тем, что с целью повышения стойкости круга и качества обработанной поверхности круг снабжен расположенными в полости лопастями, каждая из котротых установлена так, что одна из ее плоскостей является продолжение стенки отверстия подлежит подлежит
7. Шлифовальный круг

РФ (СССР) а.с. № 1838086

5В24 D5/00

Юсупов Г.Х., Чучков Е.М., Осокин В.С. Альфонсо Зарубин Хорхе (ES) 30.03.90, 1993,

Шлифовальный круг

Шлифовальный круг, на передней части корпуса которого образованы выступы, несущие алмазоносный слой, отличающийся тем, сто с целью повышения стойкости круга и качества обработки, круг снабжен установленной на его периферии гибкой лентой, при этом алмазоносный слой расположен на указанной ленте подлежит подлежит
8. Сборный абразивный круг

РФ (СССР) а.с. № 1493449

5В24 D5/06

Селех В.Ф., Шепелев А.А., Скрябин В.А., Петренко В.П. 26.03.87, 1989,

Сборный абразивный круг

Изобретение относится к изготовлению абразивного инструмента и позволяет повысить стойкость круга путем увеличения его жесткости. В круге, выполненном в виде корпуса с расположенными в них стяжными кольцами 5, на последних в местах их сопряжения с указанными торцовыми поверхностями абразивных брусков, выполнены кольцевые пазы 7 типа «ласточкин хвост». При этом стяжные кольца 5 установлены с возможнеостью взаимодействия посредством соединительных элементов 12, выполненных из упругого материала с абразивными брусками. В абразивных брусках пазы 10 могут быть выполнены с пазами 7 стопорных колец ил в абразивных брусках могут быть выполнены отверстия, в которых установлены соединительные элементы в виде стержней, входящих своими концами в пазы стяжных колец. подлежит подлежит
9. Инструмент из высокоэффективного абразива

США

5В24 D5/02

Frodin James E., Pellow Scott 29.03.93, 1995,

Инструмент из высокоэффективного абразива

Инструмент с режущей или шлифующей плоскостью имеет связку, в которой диспергированы абразивные зерна, состоящие из одного или нескольких компонентов из высокоэффективного абразива и нитеобразных абразивных частей из оксида алюминия с однородной ориентацией. При этом нитеобразные частицы оксида алюминия располагают главным образом вдоль 2 параллельных сторон инструмента перпендикулярно к режущей или шлифующей плоскости инструмента. не подлежит подлежит
10. Режущий инструмент

Япония JP7022902

5В24 D17/00

Мацуда Юсаку 25.01.88, 1995, Режущий инструмент Режущий инструмент содержит проволочный элемент 12, например многожильная скрученная нержавеющая проволока, поверх которого по спирали намотана обмотка 14, например круглая проволока из нержавеющей стали, а в промежутках между витками обмотки 14 по спирали намотан режущий элемент 16, например полученная прессованием или волочением проволока из спеченной смеси металла и абразивных порошков. Инструмент прост в изготовлении, пригоден для непрерывного резания, отличается высокой механической прочностью и стойкостью. не подлежит подлежит
11. Шлифовальный круг

Япония JP7016883

5В24 D5/00

Сато Гэньити 12.12.86, 1995,

Инструмент из высокоэффективного абразива

Круг 6 из абразивных зерен на связке имеет рабочий слой 8, который оформлен в виде полосы, наклоненный к оси 9 вращения круга и сохраняющий неизменную по окружности площадь контакта с обработанной поверхностью 1, при этом поверхность слоя 8 и детали 10 параллельна оси 9 вращения круга 6. благодаря перемещению зоны резания вдоль поверхности детали ограничено тепловыделение, повышена эффективность охлаждения, что позволяет повысить скорость шлифования при повышенной стойкости круга. подлежит подлежит
