Дипломная работа: Проект участка механической обработки детали "Стакан"

В серийном производстве расчётное количество оборудования (станков), шт. подсчитывают по формуле:

где tшт.к. – штучно – калькуляционное время по операциям, выполненным на данном этапе станков, отнесённое к одной детали, мин.;

N – годовой объём выпуска деталей, шт.

Расчётное количество Ср округляют до ближайшего большого целого числа – принятого количества станков Сп.

Коэффициент загрузки данного типа станков, в% вычисляется по формуле:

где Ср – расчётное количество станков, шт.

Сп – принятое количество станков, шт.

Заданием предусмотрена разработка технологии изготовления детали только одного типоразмера, таким образом, чтобы загрузить оборудование целиком, годовой объём выпуска N должен быть весьма большим. Практически количество оборудования, полученное расчётным путём будет недостаточным для создания самостоятельного участка и нормальной его загрузки.

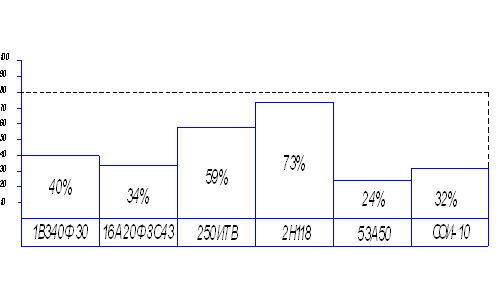

Рисунок 10 – График загрузки станков

Так как станки 1В340Ф30, 16А20ФЗС43, 250ИТВ, 2Н118, 53А50, СОИ-10 являются недогруженными (Кз < 80%), то применяют дозагрузку каждого станка.

5.1.1 Расчёт стоимости оборудования

Расчёт стоимости оборудования ведётся в табличной форме, который приведён в таблице 14.

Таблица 14 – Сводная ведомость оборудования

Примечание: Затраты на транспортировку и монтаж станков в среднем 15% от его стоимости.
