Дипломная работа: Розробка електронної моделі підготовки виробництва триступеневого конічно-циліндричного редуктора– коефіцієнт, що враховує розміри зубчатого колеса. Підставивши набутих значень у формулу 1.20 отримаємо: . 1.3.3 Перевірочний розрахунок циліндричних зубчатих передачРезультати перевірочного розрахунку занесемо в таблицю 1.3.2 Таблиця 1.6. Результати перевірочного розрахунку передач №2 і №3
З розрахунків видно, що фактична напруга менше допустних. < ; < ; < ; < ; < ; < . 1.4 Конструювання зубчатих колісКонструктивна форма коліс залежить від їх розмірів, матеріалу, а також від технології отримання заготівки і механічної обробки. Спочатку розрахуємо діаметри валів [2]: ; (1.22) ; ; ; . Заздалегідь обчислений діаметр валу округлятимемо до найближчого стандартного по [12]: (для з'єднання з валом електродвигуна); ; ; . Визначимо розміри конструктивних елементів дискових коліс [2]. Колесо 2(конічне): приймаємо стандартне значення с=10 мм; приймаємо стандартне значення =210 мм; S=1,1 8,25 = 9,08 мм, приймаємо стандартнe значення S=9 мм; приймаємо стандартнe значення приймаємо приймаємо cтандартнe значення приймаємо стандартнe значення R=6 мм . Рисунок 1.4. Параметри конічного колеса Колесо 4: приймаємо , приймаємо приймаємо стандартне значення , приймаємо стандартне значення ; ; R=6 мм.

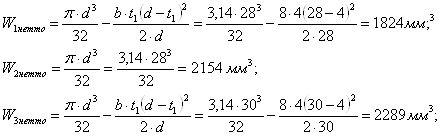

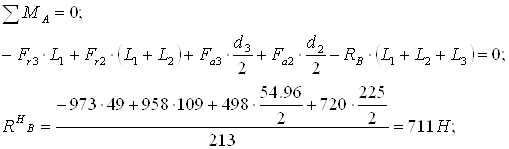

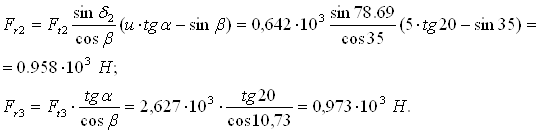

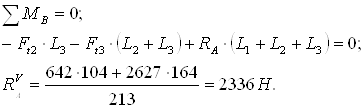

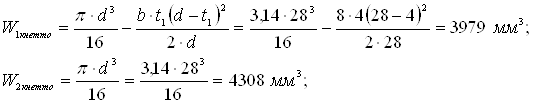

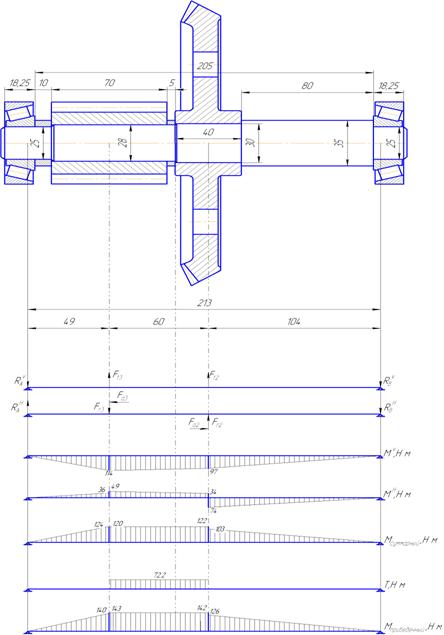

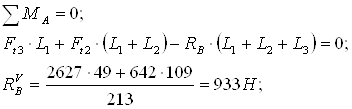

Рисунок 1.5. Параметри циліндричного колеса Колесо 6: приймаємо , приймаємо , приймаємо приймаємо стандартне значення , приймаємо стандартне значення . 1.5 Проектування валів1.5.1 Проектний розрахунок валуЦей розрахунок виконується для попереднього визначення діаметру валу. Діаметр розрахункового перетину валу визначуваний по формулі 1.23: , (1.23) де – напруга кручення, що допускається . ;; ;. По [12] приймаємо: ( з урахуванням з'єднання з електродвигуном); ; ; . 1.5.2 Визначення навантажень, що діють на валОсновними навантаженнями, що діють на вал, є зусилля в зубчатих зачепленнях, а також крутильні моменти. Визначимо сили, що діють в передачах. Рисунок 1.6. Схема приложения сил к промежуточному валу со стороны зубчатых передач - окружна сила : ; - радіальна сила: ; - осьова сила: . Знайдемо реакції опор у вертикальній плоскості: Знайдемо реакції опор в горизонтальній плоскості: Рисунок 1.7. Розрахункова схема і епюри крутильних моментів Сумарні моменти: Сумарні реакції: 1.5.3 Наближений розрахунок валуПерший небезпечний перетин прийнятий під шестернею, оскільки там концентратор напруги – паз шпони. Другий небезпечний перетин прийнятий на перепаді діаметрів між колесом і шестернею. Третій небезпечний перетин прийнятий під колесом, оскільки там концентратор напруги паз шпони. Згідно з [3]: Еквівалентна напруга [3]: < Напруги для матеріалу валу з сталі 40: Оскільки умови виконуються, то можна вважати, що міцність валу достатня. 1.6 Проектування вузлів підшипників кочення1.6.1 Вибір підшипників коченняПри виборі підшипників кочення виходять з конкретних умов експлуатації редуктора. Для валу 1 приймаємо підшипники роликові радіально-упорні 7305. Для валу 2 приймаємо підшипники роликові радіально- упорні 7305. Для валу 3 приймаємо підшипники роликові радіально- упорні 7309. Для валу 3 приймаємо підшипники роликові радіально- упорні 7312. Таблиця 1.7. Характеристики підшипників

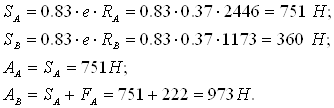

1.6.2 Розрахунок підшипників кочення Для вибраного підшипника кочення 7305 визначимо по каталогу величини динамічною С і статичній вантажопідйомності Со, а також користуючись ескізом вантаження опор валу визначимо довговічність підшипника Визначимо приведене навантаження на підшипник: , (1.24) де – радіальне навантаження на підшипник; – коефіцієнти приведення ; – коефіцієнт кільця ; – коефіцієнт безпеки ; – температурний коефіцієнт . Рисунок 1.5. Схема вантаження опор валу осьовими силами Опора A: Опора В: Розраховуємо довговічність більш навантаженого підшипника: де – динамічне еквівалентне навантаження; – частота обертання кільця; – необхідна довговічність; – величина, залежна від форми кривої втоми. Оскільки фактична довговічність підшипника перевищує раніше розраховане значення 43200 годин, то даний підшипник підходить для роботи на вихідному валу. Змащувальний матеріал: масло індустріальне 40А [13] (розбризкуванням з ванни редуктора). 1.7 Вибір і розрахунок муфт Муфти є вузлами, що часто визначають надійність і довговічність всієї машини. На вході редуктора використовуємо сполучну муфту пружню втулково – пальцеву, яка служить для з'єднання вхідного валу редуктора з валом електродвигуна [4]. Муфта типу МУВП. Рисунок 1.6. Муфта пружна втулково-пальцева Вибираємо муфту по розрахунковому моменту Нм, діаметрам кінців валів, які з'єднуються мм. Матеріал муфти: сталь 35 [11], пальців сталь 45 [11], втулки – спеціальна гума. На рисунку 1.6 зображена пружна втулково-пальцева муфта. Її розміри приведені в таблиці 1.8. Таблиця 1.8. Параметри муфти пружній втулково-пальцевій [14]
Перевірочний розрахунок пальців на вигин: Страницы: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
