Дипломная работа: Розробка електронної моделі підготовки виробництва триступеневого конічно-циліндричного редуктора

- Група стали – М1;

- Клас точності – Т4.

Для визначення ступеня складності поковки розрахуємо відношення маси поковки до маси простої геометричної фігури, в яку можна вписати деталь:

;

.

Згідно графіку [1] отримуємо ИИ=13.

На підставі початкового індексу визначаємо допуски і припуски і складаємо таблицю.

Таблиця 3.2. Вибір припусків і допусків на оброблювані розміри

Визначимо масу заготівки по залежності:

G3= ρ· V· K ,(3.6)

де ρ=7810 - густина метала, кг/м3;

К - коефіцієнт, що враховує відходи металу;

V3- об'єм заготівки, який дорівнює сумі об'ємів заготівки.

G3=7810۰0,004۰1,1=34,4 кг.

Визначимо коефіцієнт використання металу по формулі:

,(3.7)

де Gg- маса деталі.

Технічні вимоги на заготівку: Штампувальні радіуси 4 мм, штампувальні ухили для зовнішніх поверхонь 7˚, для внутрішніх поверхонь 10˚, допустима величина зсуву частин штампів 1,4 мм, допустима величина залишкового облоя 1,6 мм.

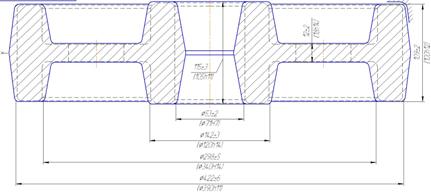

Рисунок 3.1 – Ескіз заготівки поковки колеса

Враховуючи точність і якість поверхонь деталі розробимо маршрут їх обробки.

Таблиця 3.3. Маршрутна карта обробки зубчатого колеса

Використовуючи результати розробки МОН, приведемо перелік операцій технологічного процесу в їх технологічній послідовності. Представимо його виді таблиці.

Таблиця 3.4. Операційна карта обробки зубчатого колеса
