2. Кінематика кривошипно-шатунного механізма

При роботі поршневого двигуна в його кривошипно-шатунному механізмі виникають сили, які визначають умови роботи окремих деталей, а також самого двигуна в цілому.

Величина і характер зміни цих зусиль можуть бути визначені за допомогою рівнянь кінематики і динаміки кривошипно-шатунного механізма. Ці рівняння дозволяють також визначити точне положення для будь-якого кута повороту колінчастого вала, що дуже важливо для розрахунку процесів сучасних автомобільних і тракторних двигунів.

При розгляді кінематики КШМ вважають, що кутова швидкість обертання колінчастого вала w постійна і, відповідно, кут його повороту пропорційний часу t.

В деяких автомобільних і тракторних двигунах застосовують кривошипно-шатунний механізм, у якого вісь циліндра не перетинає вісь колінчастого вала, а зміщена відносно неї на деяку відстань. Такий механізм називають дезаксіальним. Дезаксіал також може бути отриманий зміщенням осі поршневого пальця.

До переваг дезаксіального КШМ слід віднести:

зменшення різниці в тиску поршня на праву і ліву сторони циліндра, що забезпечує більш рівномірне зношування двигуна;

менша швидкість поршня біля В.М.Т., завдяки чому покращується процес згорання робочої суміші;

при нижньому розміщені газорозподільного вала є можливість зменшити відстань між осями колінчастого і газорозподільного валів, а разом з тим діаметри розподільних шестерень і габарити картера привода.

2.1 Кінематика центрального кривошипно-шатунного механізма

Схема центрального КШМ подана на рис.3. Залежність між кутом повороту колінчастого вала і відповідним йому часом є такою

,                                                                                      (1)

де j – кут повороту колінчастого вала, град; t – час, що відповідає цьому куту, сек; n – число обертів колінчастого вала, об/хв.

За вихідне приймаємо таке положення КШМ, при якому поршень знаходиться у верхній мертвій точці (в.м.т.). Вводимо такі позначення: r – радіус кривошипа; l – довжина шатуна; S=2r – хід поршня; s – шлях поршня (переміщення від в.м.т.), що відповідає повороту колінчастого вала на кут j; b – кут відхилення осі шатуна від осі циліндра.

2.1.1 Шлях поршня

Визначимо залежність шляху поршня від відповідного кута повороту колінчастого вала. З рис.2 шлях поршня S рівний

S = OA – OA1

або

S = (r + l) – (r×cosj + l×cosb) = r×(1 - cosj) + l×(1 - cosb) =

= r×[(1 - cosj) + ×(1 - cosb)].

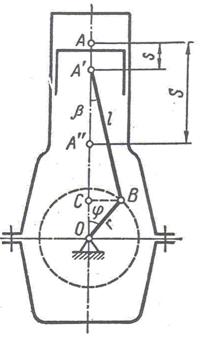

Рис.3 Схема центрального КШМ

Ввівши позначення , отримаємо

S=r×[(1-cosj) + ×(1-cosb)].                                                          (2)

З рис.2 слідує, що BC = r×sinj = l×sinb. Звідси sinb = ×sinj = l×sinj.

Так як  то, розкладаючи праву частину цього виразу в ряд за біномом Ньютона, отримаємо

cosb=1 - ×l2×sin2j - ×l4×sin4j - ×l6×sin6j

В цій формулі значення членів, які включають величину l в степені вище першої, швидко зменшуються. Це дозволяє з достатньою для практики точністю обмежитися першими двома членами розкладу, тобто

cosb = 1 – 0,5×l2×sin2j.                                                                            (3)

Тоді вираз для шляху поршня

S = r×(1 - cosj) + ×[1 - (1 - 0,5×l2×sin2j)] = r×(1 - cosj) + 0,5×l×r×sin2j.

Так як , то S » r×(1 - cosj) + ×(1 – cos2j).

Після ряду перетворень отримаємо:

S= r{(1 + ) – [cosj +  cos2j]}.                                                         (4)

2.1.2 Швидкість поршня

Наближену формулу для визначення швидкості поршня отримаємо, диференціюючи вираз (4) по часу:

Так як  = w – кутова швидкість колінчастого вала, то

V = r×w×(sinj + 0,5×l×sin2j).                                                          (5)

2.1.3 Прискорення поршня

Формулу для визначення прискорення поршня отримаємо диферент ціюванням виразу (5) по часу

j = = r×w×cosj× + l×r×w×cos2j×.

Звідси

j = r×w2×(cosj + l×cos2j).                                                               (6)

2.2 Кінематика дезаксіального кривошипно-шатунного механізма

Схема дезаксіального КШМ подана на рис.4. За вихідне приймаємо таке положення КШМ, при якому кривошип займає вертикальне положення, а поршень знаходиться практично у в.м.т. Вводимо нові позначення: e – дезаксіал; k =  – відносний дезаксіал. Інші позначення залишаємо такими ж, як і для центрального КШМ, тільки добавивши індекс “д” у позначеннях шляху, швидкості і прискорення.

2.2.1 Шлях поршня

З рис.4 шлях поршня Sд рівний

Sд = O1A – O1A¢,

O1A¢ = O1C + CA¢ =

r×cosj +  = r×cosj + r×.

Тоді

Sд = r× - r× - r×cosj.      (7)

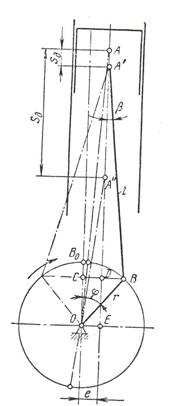

Рис.4 Схема дезаксіального КШМ

2.2.2 Швидкість поршня

Формулу для визначення швидкості поршня отримаємо, диференцію-ючи вираз (7) по часу

Vд = + r×sinj)×w =

= r×w×(+ sinj). (8)

2.2.3 Прискорення поршня

Формулу для обчислення прискорення поршня отримаємо диференцію-ванням виразу (8) по часу

jд =  =  = r×w2 *

        (9)

3. Динаміка кривошипно-шатунного механізма

3.1 Сили, що діють в КШМ

Сили, що діють в елементах КШМ двигуна, визначаються в результаті сумісної дії сил тиску газів Pr на поршень і сил інерції рухомих мас Pj. Закон зміни діючих сил в кожному циліндрі багатоциліндрового двигуна теоре-тично однаковий, тому аналіз сумарної дії сил можна провести на схемі сил, що діють в КШМ одноциліндрового двигуна (рис.5).

Сумарна сила P, що діє на поршень, рівна

P = Pr + Pj                                                                                       (10)

Ця сила змінна по величині і напрямку і в залежності від кута повороту колінчастого вала може бути направлена до осі вала, або від неї. Сила Р, що діє по осі циліндра, розкладається на дві складові: силу N, перпендикулярну до осі циліндра і силу S, направлену по осі шатуна. Бокова сила N притискає поршень до лівої або правої частини стінки циліндра і викликає його зношу-вання. Сила S розтягує або стискає шатун і передається на шатунну шийку кривошипа

N = P×tgb ;                                                                                      (11)

S = P×                                                                                  (12)

Якщо перенести силу S по напрямку її дії в центр шатунної шийки S¢, то її можна розкласти на дві складові: тангенціальну силу Т, напрямлену перпендикулярно до радіуса кривошипа, і силу К – по його радіусу.

Т = Р×                                                                      (13)

К = Р×                                                                    (14)

Сила Т створює обертовий момент

Мкр = Т×r = P×r×

Одночасно опори двигуна сприймають перекидаючий момент

Мпр = – N×h, h = r×.

Перекидаючий момент рівний крутному з оберненим знаком

Мпр = – Мкр

Рис.5 Схема сил, що діють в КШМ одноциліндрового двигуна

3.2 Сили інерції КШМ

Сили інерції мас, що здійснюють зворотно-поступальний рух, обчислюються за формулою

Pj = – m×j                                                                                        (15)

де m – маса чистин, які здійснюють зворотно-поступальний рух.

Масу m вважають зосередженою в центрі пальця поршня. Маса частин, які здійснюють зворотно-поступальний рух, рівна

m = mп + m1,

де mп – маса комплектного поршня, включаючи маси власне поршня, поршневих кілець, поршневого пальця, m1 – частина маси шатуна, приведена до осі поршневого пальця.

При динамічному дослідженні двигуна застосовують наближений спосіб визначення сил інерції шатуна, замінюючи на основі законів механіки рух фактичної маси шатуна mш рухом двох або кількох умовних мас.

Для отримання системи, яка динамічно заміняє дійсну, необхідно дотриматись таких умов:

сума всіх заміняючи мас повинна бути рівна масі шатуна;

загальний центр ваги всіх заміняючи мас повинен співпадати з центром ваги шатуна і рухатись за законом руху цього центра ваги;

сума моментів інерції всіх заміняючи мас відносно осі, що проходить через центр ваги шатуна, повинна бути рівна моменту інерції шатуна, відносно цієї ж осі;

кутове прискорення заміняючої системи в обертовому русі по відношенню до центра ваги повинно бути рівне кутовому прискоренню шатуна в цьому ж русі.

Замінимо масу шатуна двома масами m1 і m2 (рис.6). Умови приве-дення, необхідні для отримання системи, еквівалентної в динамічному відношенні системі шатуна, будуть мати вигляд

mш = m1 + m2;

m1×l¢ = m2×(l - l¢);                                                                             (17)

m1×l¢2 + m2×(l - l¢)2 = Jш.

З умов (17) визначимо:

m1 = mш×, m2 = mш×                                                           (18)

Для визначення мас mш, m1, m2 необхідно знати вагу шатуна, а також положення його центру ваги. Для готового шатуна ці величини визначаються способом зважування. Перше зважуванням визначають повну вагу шатуна

Gш = G1 + G2,

а потім зважуванням шатуна на двох опорах (рис.7), - різницю DG

DG = G1 – G2 .

Сумісний розв’язок цих рівнянь дозволяє визначити G1 і G2:

G1 = 0,5×(Gш - DG), G2 = Gш – G1.                                                  (19)

Відстань центру ваги шатуна від осі пальця поршня

                                                                                    (20)

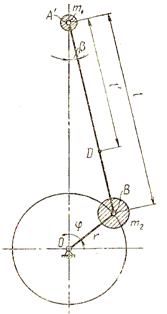

Рис.6 Схема заміни маси шатуна двома масами

У якості першого наближення при розрахунках можна прийняти:

m1=(0,2…0,3)mш, m2=(0,7…0,8)mш, l¢=(0,7…0,8)l.

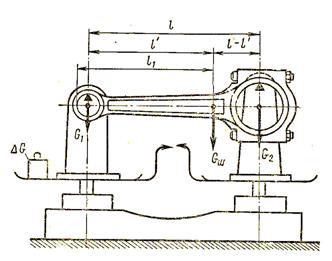

Рис.7 Визначення центру ваги шатуна методом зважування

3.3 Сили тиску газів

Сили тиску газів в циліндрі двигуна в залежності від ходу поршня визначають по індикаторній діаграмі, побудованій за даними теплового розрахунку, чи отриманої експериментально. Сила тиску газів на поршень діє по осі циліндра і рівна

Рг = (рг – р0)×Fn                                                                                                                                    (21)

де рг – тиск газів в циліндрі двигуна, визначений для відповідного положення поршня по індикаторній діаграмі, р0 – тиск в картері, що приймається рівним тиску навколишнього середовища, Fn – площа поршня.

Для динамічного розрахунку двигуна, а також для розрахунку на міцність його деталей необхідно мати залежність pг = ¦(j), для чого індикаторну діаграму перебудовують з координат p – V (рис.8а) в координати р - j (рис.8б)

Зв’язок між кутом пороту колінчастого вала j і переміщенням поршня S зручніше виразити графічно, з врахуванням поправки на кінцеву довжину шатуна

DS =  = 0,5×r×l

Проекція кінця променя на вісь абсцис, проведеного з точки О1 під кутом j до цієї осі, дає положення поршня, відповідне цьому куту. Тиск газів, що відповідає даному куту j і положенню поршня, відкладається на діаграмі (рис.8б)

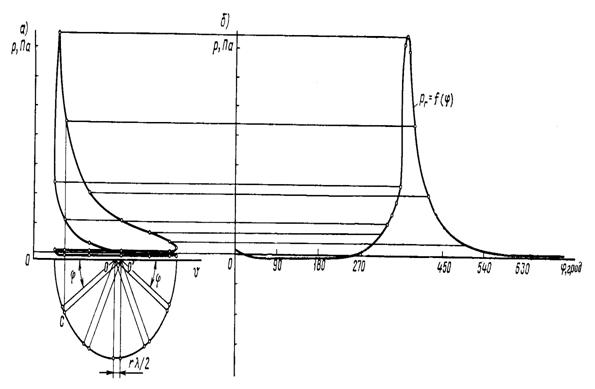

Рис.8 Схема переведення індикаторної діаграми з координат p – V в координати p - j

4. Дослідження кривошипно-шатунного механізма двигуна ВАЗ-2106

4.1.  Вихідні дані для дослідження

У даній роботі проведено кінематичне і динамічне дослідження кривошипно-шатунного механізма двигуна ВАЗ-2106. Даний механізм дезаксіальний. Геометричні і масові параметри деталей КШМ даного двигуна наведені в таблиці 4.

Для оцінки впливу величини дезаксіалу на сили, що діють в КШМ, розрахунки проводились для значень е=-4...+4 мм, в тому числі і для центрального механізма (е=0).

Таблиця 4

4.2.  Кінематичний розрахунок кривошипно-шатунного механізма

Кінематичний розрахунок центрального кривошипно-шатунного механізма проводився за формулами (2), (5), (6). Кінематичний розрахунок дезаксіального механізма – за формулами (7) – (9).

Розрахунок проводився на ПК за програмами, наведеними в додатку 1. Результати розрахунків представлені в таблицях 1 – 9 додатку 2.

Як показують результати розрахунків, у двигунах з дезаксіальним КШМ (при позитивному дезаксіалі) спостерігається зменшення швидкості поршня при його перебуванні в районі в.м.т. на такті розширення (0...30о повороту колінчастого вала). При значенні е=0.002 мм швидкість поршня зменшується на 2-7%, при значенні е=0.004 мм – на 4-11% у порівнянні з аксіальним КШМ (таблиця 5).

Таблиця 5
